Données pour les boucles rectangulaires polarisées verticalement
Ces boucles polarisées verticalement sont le plus souvent utilisées sur les bandes inférieures pour atteindre une polarisation à faible angle. Pour cette raison, les dimensions ne sont données que sur 20 m, mais elles peuvent être mises à l’échelle d’autres bandes si on le souhaite. Notez que le fil inférieur est réglé à 3 m du sol considéré comme une hauteur sûre pour éviter le contact humain avec le car il n’est pas défini comme une fonction de longueur d’onde, les dimensions n’étendent pas exactement, et les dimensions sont fortement affectées par le couplage capacitif entre le centre du fil inférieur (un point d’impédance élevée) et le sol en dessous.
La hauteur étant souvent une limitation, les dimensions ne sont données que pour les boucles rectangulaires de 50 et 75 ohms, qui sont adaptées à une alimentation coaxiale directe. L’article fait l’objet d’un examen plus approfondi des caractéristiques de ces boucles.
loop vertical 50 ohms

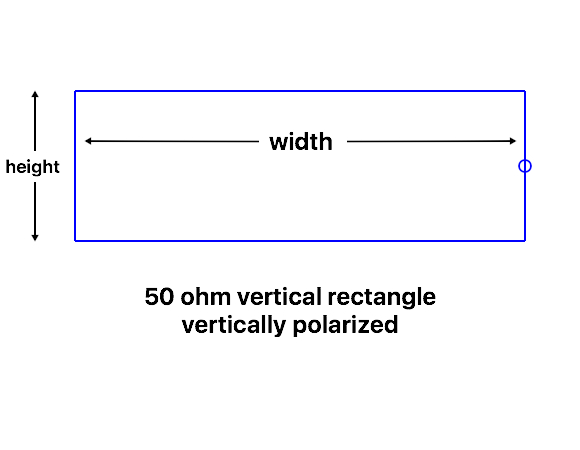

Boules rectangulaires de 50 ohms
Ces rectangles de 50 ohms polarisés verticalement ont des dimensions différentes des rectangles polarisés horizontalement donnés précédemment, en raison de l’effet du sol. Plutôt qu’un rapport 2:1 rapport de largeur/hauteur, il est supérieur à 4:1 sur 160 m, jusqu’à environ 2,5: 1 sur 20 m, avec le fil inférieur à 3 m du sol. Il y aura également des variations dues aux conditions du sol, donc attendez-vous à faire quelques ajustements si une correspondance précise de 50 ohms est importante.
Ces modèles sont pour un fil multibrin de 2,5 MM . Comme pour les autres boucles de 50 ohms, un fil plus épais peut être une bonne idée, en particulier sur les bandes inférieures.

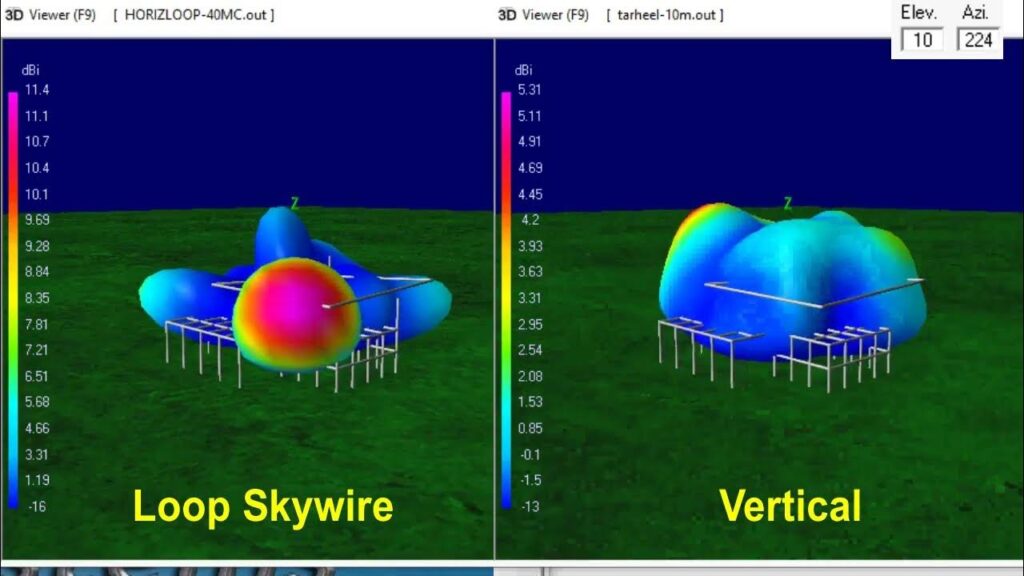

Diagramme Rayonement
Boucles delta de 50 ohms
Ces boucles de 50 ohms sont fortement affectées par le sol, ce qui a pour effet de réduire la hauteur de mât requise à moins de 1/4 de longueur d’onde sur les bandes inférieures. La bande passante est un peu plus large que pour les boucles polarisées horizontalement dues aux pertes au sol. Probablement la façon la plus facile de les régler est de soulever le fil vers le haut du mât, puis d’ajuster la longueur totale du fil et les positions des coins inférieurs pour une bonne adéquation à la fréquence centrale souhaitée.
