Les Antennes du CFT

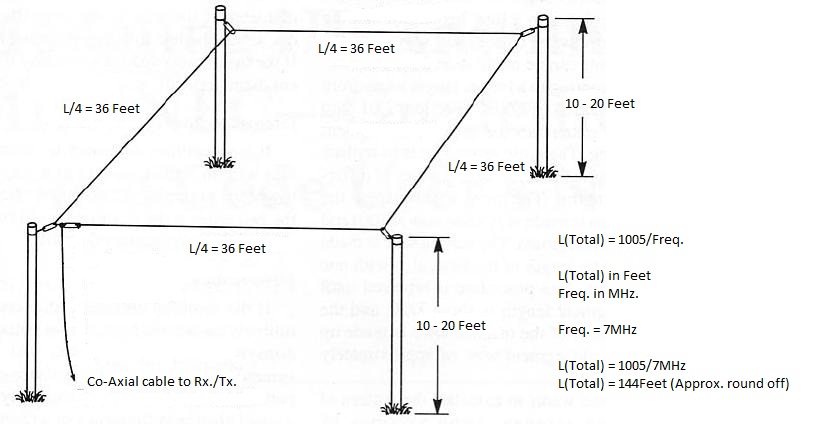

Skywire Loop
Antenne skywire loop Réalisation Home Made
la formule est simple 1005/ f x 30,54 pour avoir la longueur en Mètres
Une excellente Antenne Réalisé à peu de Frais plus ou moins une 100 ene Euros ,
les résultats sont garanti , contact longue distance en CW , Moins de QRM antenne fort silencieuse .
Adaptation Par échelle à Grenouille jusqu’au Shack Radio , espacement de 8 cm pour
L’échelle à Grenouille , pour ma part je l’ai réalisé avec du Fil Multibrins émaillé de 2, Mm2 de longueur quelquonque
Par Bob le 06/02/2023

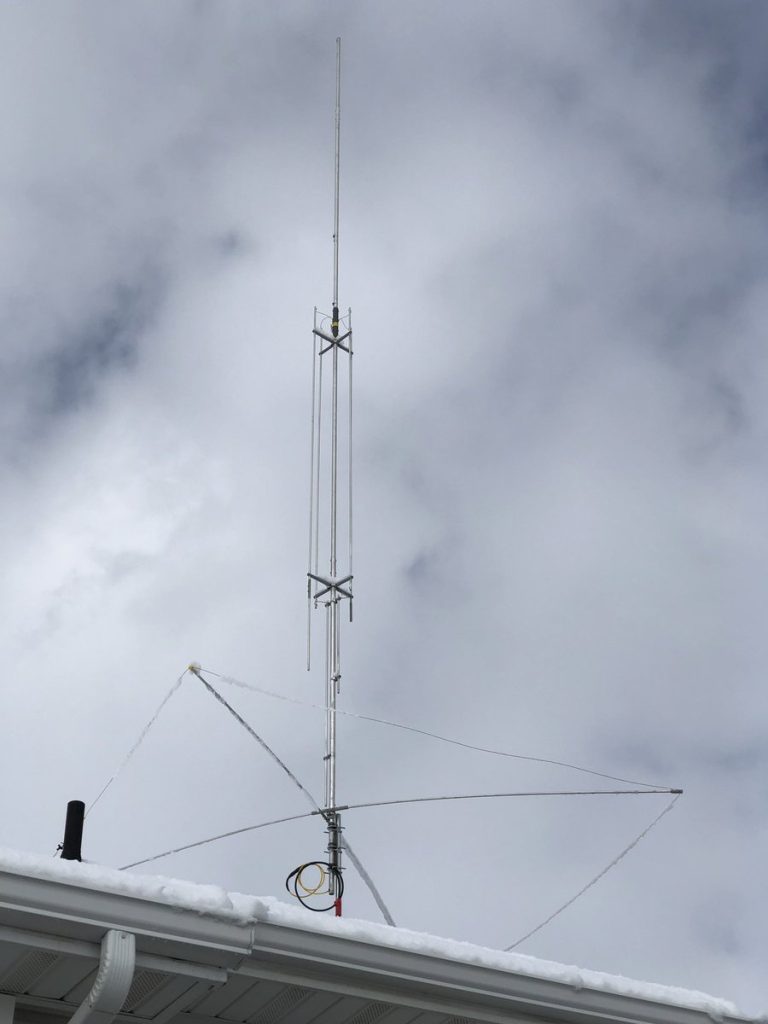

Antenne GAP-TiTAN
L’antenne la plus souvent vendue par GAP.
-8 bandes de 10m à 80m incl. WARC
Longueur 7,5m
-Radians non nécessaires!
Une des premières vertues de la TITAN est l’alimentation au centre GAP . La Titan est la seule antenne verticale commercialisée avec une couverture totale sous un TOS de 2:1 sur 10mà 40m et 100KHz sur 80m.
En élevant l’alimentation la perte de terre est très diminuée, ce qui signifie que l’antenne fonctionne indépendemment des conditions de terre et peut être installée aussi bien sur un toit qu’au sol.
Comme c’est le cas avec d’autres antennes GAP aucun autre réglage n’est nécessaire.
La fréquence centrale de fonctionnement sur 80m est réglée au moyen d’une capacité fixe intégrée. S’il vous plait, spécifiez la fréquence centrale désirée lors de la commande. Le réglage standard est 3.65 MHz, disponibles 3.55 ou 3.7 MHz.
La TITAN ne nécessite aucun radians!
Par Bob le 06/02/2023

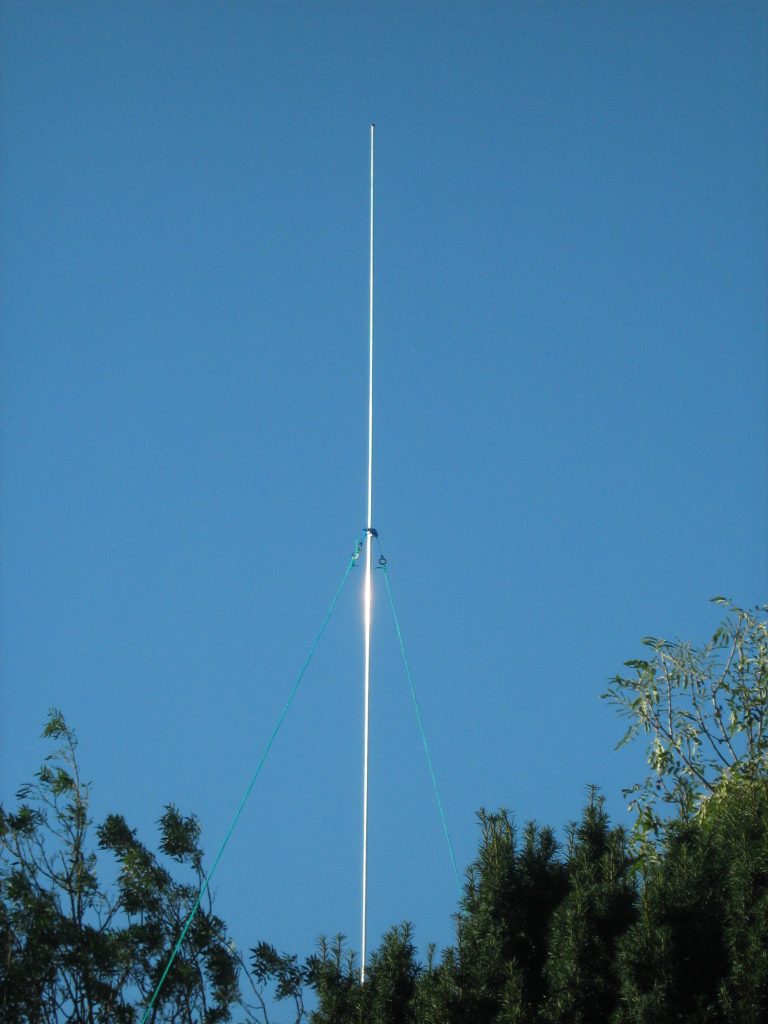

Vertical Home 15 m Higth for the DX

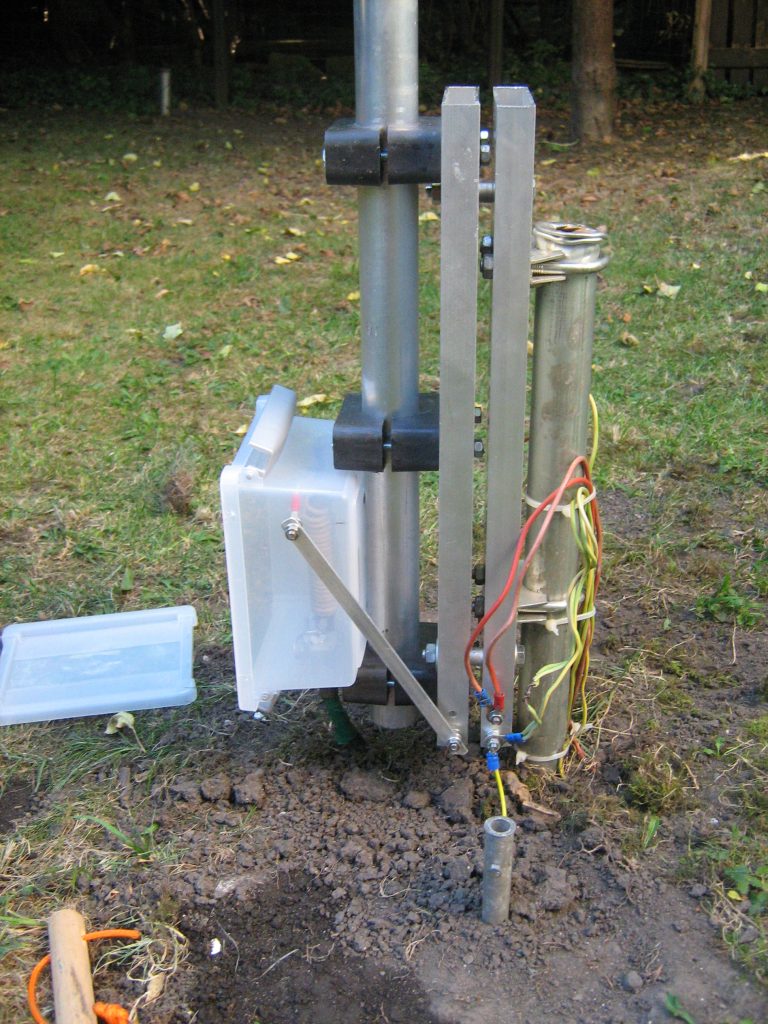

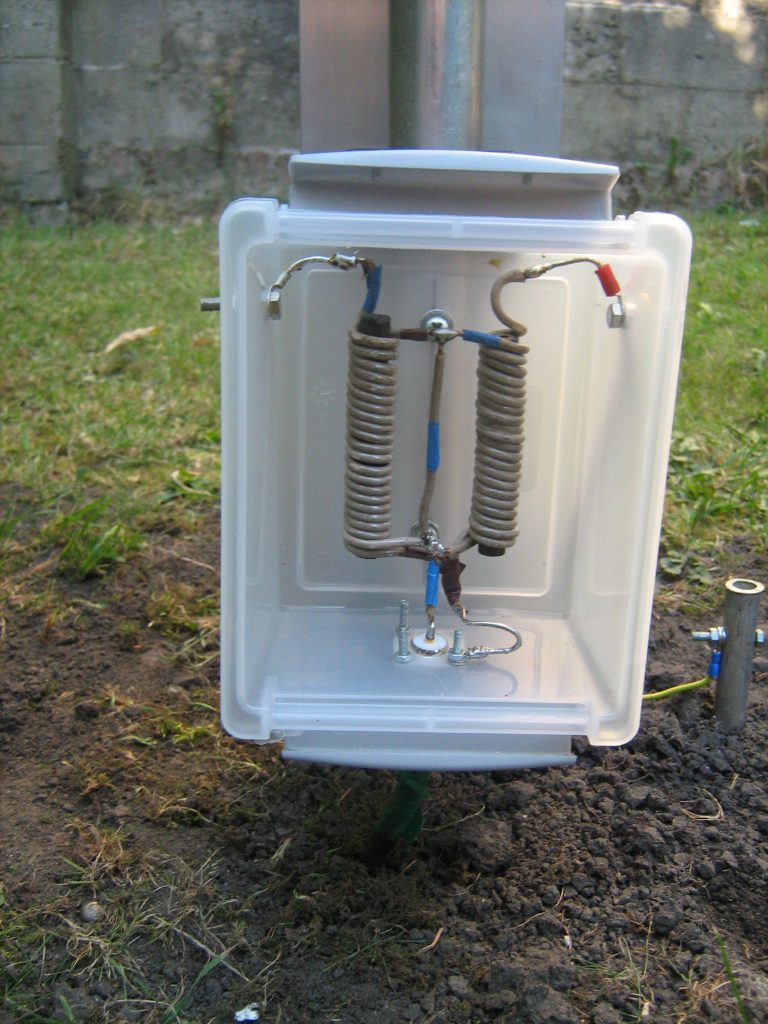

Antenne Vertical Home made 15 m higth Balun 4/1
Delta Loop Vertical - Site Partenaire va3iul
